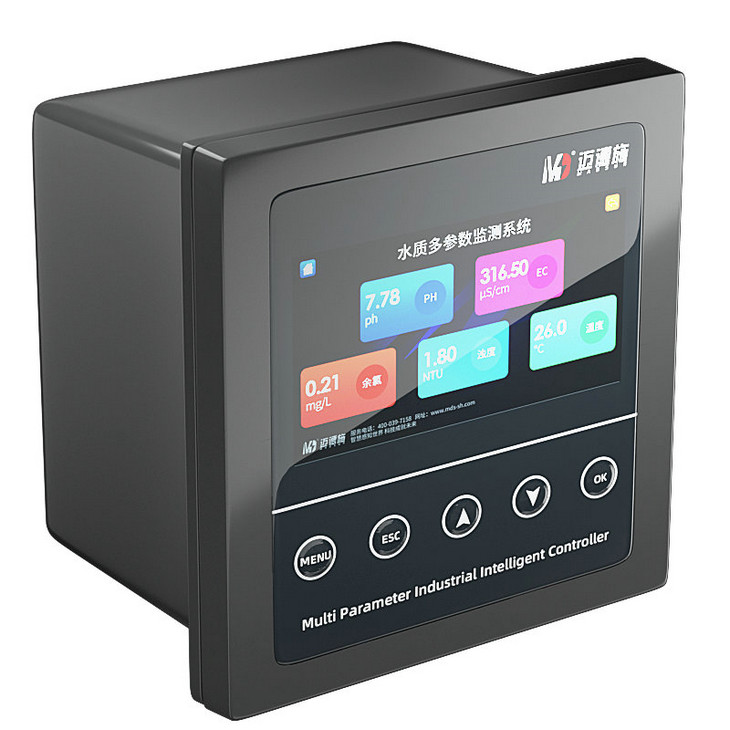

該系列濁度儀表是一種用于測試和控制溶液濁度的精密儀表。

測量濁度的關鍵元器件-----濁度傳感器：

1.采用光電感應器件，能保證濁度測量的準確、穩定    可靠。

2.傳感器使用抗磨損的藍寶石玻璃，可以在較為惡劣的環境中使用而不被磨損。

3.由于傳感器采用透射光測量法，使得傳感器適抗干擾能力強。

一、功能特點

1、具有穩定的4-20mA電流輸出，電流輸出對應的濁度值可任意程序設定。有兩組ON/OFF輸出，高低點報警輸出及遲滯量可任意設定，高低報警不但具有輸出功能而且可在顯示屏上直觀的顯示出來。485信號輸出給用戶帶來了更多的方便選擇。

2、屏幕對比度可調整。

3、二次表全英文顯示,界面美觀：采用高分辨率的液晶顯示模塊,所有的數據、狀態和操作提示都是英文顯示。

4、簡單的菜單結構,文本式的人表對話： 與傳統的儀表相比,功能增加了很多,但由于采用了分門別類的菜單結構,使用起來更清晰、方便。

5、多參數同時顯示：在一屏上同時顯示濁度、輸出電流、高低點報警設置值

6、狀態顯示：儀表可以把實際測量值與用戶設定的報警值進行比較，當測量值不在用戶設定的范圍內時，儀表顯示屏對應高低點會閃爍提示超出范圍。

二、技術指標

液晶顯示，英文菜單式操作；

量程：0.0～10NTU    0.0～100NTU  0.0～1000NTU

分辨率：0.001 NTU

度：1%±1Digit；

校正模式：兩點校正；

模擬輸出：隔離式4～20mA輸出可程序設定；

清洗維護：手動

工作溫度：-20～50℃；

電源：220VAC±10%,50/60Hz；

10、防護等級：IP65；

 11、儀表尺寸：210×220 mm ×120mm；

12、重   量：二次表：1.1Kg；

13、報警繼電器：AC220V ，3A ；

14、RS485通訊接口

三、 配套清單

用戶開箱時,請按裝箱單核對儀器的數量、規格及附件，若數量不對或型號不符，請與廠家或銷售商聯系。

1、二次表  一臺

2、濁度電  一支（注：電屬于易耗品，不在保證范圍內，本公司將保證電交付使用時的品質。另電線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。）

3、使用說明書  一本

四、電安裝、使用說明

使用前請認真閱讀本說明以確保正確的使用。濁度所配電傳感器光感元器件為原裝進口件，各個環節都經過了嚴格的質量檢驗，將保證電交付使用時的品質，任何使用不當?shù)仍斐傻碾姄p壞生產廠家不予保修。另電線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。

1、開箱

由二次表和傳感器兩部分組成。用戶開箱時,請按裝箱單核對儀器的數量、規格及附件，若數量不對或型號不符，請與廠家或銷售商聯系。

2、電的安裝

①傳感器結構

②傳感器安裝位置要求

a、傳感器要求安裝在室內或陽光照射不到的地方，因?yàn)殛柟庵械膹?qiáng)紅外線會嚴重影響傳感器測量結果。

b、沉入式安裝時，由于傳感器中發出的紅外線會在墻壁和池底發生反射，影響測量結果，因此要求傳感器安裝在離墻壁和地面20cm的距離之外，具體如下圖。

③傳感器安裝

沉入式安裝

a、將安裝支架固定在不銹鋼三角架上

b、在墻壁上安裝鐵三角架

C、將傳感器與安裝導管及防水水堵頭相連

d、將活動安裝卡件卡住安裝導管

E、將活動安裝卡件放入安裝支架卡座上即可

小范圍配流通池

3、電的存放

當電長時間不用時按以下方式存放：切斷電電源、清洗干凈存放在不直接接觸陽光的地方。

4、儀器的接線

傳感器電纜線共有三根線（黃色、紅色或棕色、藍色），接線時將傳感器電纜線穿過儀表二次表后面的束線接頭按線色與儀表接線柱標注的字母一一對應的原則接線依次為黃色線接REF，棕色線或紅色線接+12V，藍色線接INPUT。注意電纜線應遠離電源線，以防止信號干擾。電線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。
