濁度計是為測量市政污水和工業廢水處理過程中水質濁度而設計的在線監測儀表?？蓱糜跈z測生化處理過程的濁度變化，提供連續、準確的測量結果。

傳感器上發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后，有一部分透射光線能照射到180°方向的檢測器上，有一部分散射光散射到90°方向的檢測器上。在180°和90°方向檢測器上接收到的光線強度與被測污水的濁度有一定的關系，因此通過測量透射光和散射光的強度就可以計算出懸浮物的濁度。

一、產品特點

測量不受樣品流速和壓力的影響，補償環境產生的影響

多參數同時顯示：測量值、輸出電流、時間、濁度百分比等；

4-20mA變送輸出、繼電器高、低報警控制輸出、RS485通信輸出等各種變量輸出，系統智能控制；

采用兩點標定法，可糾正傳感器誤差；

 多種安裝方式可選；

多種測量單位形式可選；

中英文操作界面，易于操作；

二、技術參數

技術參數：

測量范圍：0~5000NTU；

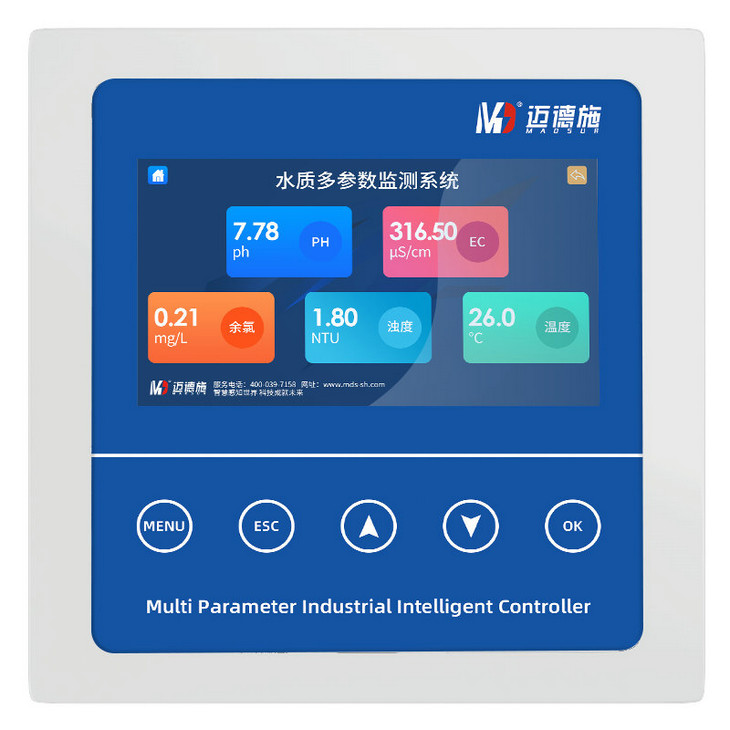

顯示方式：LCD液晶顯示

測量單位： mg/L和NTU可選

分 辨 率：0.1 NTU

精 確 度：±1.0%FS

重 復 性：±1.0%FS

環境溫度：-20~60℃

相對濕度：（65±20）%

模擬輸出：4~20mA、負載750Ω

報警輸出：雙路繼電器(4路可選)

數字輸出：RS485

供電電源：AC220V±10%或DC24V

材  質： 不銹鋼

溫度范圍： 0-60℃

耐  壓： 1.0MPa

過程連接： 3/4NPT

防護等級： IP68

安裝方式： 浸沒式、插入式、流通式可選

連接電纜：屏蔽線纜10m (標配)

三、安裝

儀器應選擇安裝在室內或有防護裝置的位置，周圍不得放置易燃易爆的物品。

儀器安裝位置應選擇便于用戶及安裝維護人員閱讀儀器銘牌，便于使用、維護及檢修的地方。

所有電力和管道連接必須符合和地方標準；儀表電源前端必須安裝緣開關或者電路切斷開關。

為了和避免外部信號對儀器造成干擾，儀表電源線應接在相應規格、帶有地線標志、符合電器標準的插座內，且地線須確保良好接地。

儀器的內部電路詳見接線圖，電壓和功率的額定值詳見產品上的銘牌，用戶電源容量必須滿足儀器正常使用的要求。

四、變送器安裝注意事項

避免變送器受陽光直射、避免變送器發生震動；

應將變送器安裝在稍高于操作者平視位置，便于操作者瀏覽面板或進行控制操作；

為變送器箱體的開啟和維護留出足夠的空間。

將傳感器安裝在工藝的恰當位置，以保證獲得具有代表性的測量結果。

將傳感器安裝在易于觸及的位置，以方便對傳感器進行定期清潔維護。

應避免將傳感器安裝在產生氣泡聚集的位置，以防止干擾信號的產生。

將傳感器安裝在有代表性、良好的取樣點附近，傳感器和取樣點之間的距離推薦大值不超過1.5m（5英尺）。
