一、基本原理

濁度計的工作原理： 傳感器上發射器發送的紅外光在傳輸過程中經過被測物的吸收、反射和散射后，有一部分透射光線能照射到180°方向的檢測器上，有一部分散射光照射到90°方向的檢測器上。在180°和90°方向檢測器上接收到的光線強度與被測污水的濁度有一定的關系， 因此通過測量透射光和散射光的強度就可以計算出污水的濁度。

二、技術創新性說明

濁度計，采用標準的紅外散射光檢測技術在線測量污水濁度。儀表能夠自動補償電壓波動、器件老化、溫度變化以及污泥顏色的變化，提供長期可靠的測量結果。此外，傳感器帶聲波自清洗功能，可以實現儀表的自動定時清洗。

三、典型應用

濁度計可用于檢測污水處理廠和其他相關工廠的進水口、 出水口等位置的濁度。

四、主要技術指標及條件

1、量 程： 0~20NTU, 0~200NTU, 0~2000NTU
        分 辨 率： 0.01NTU，0.1NTU，1NTU
        精 確 度： ±1%FS
        標 定： 出廠標定，可現場校準

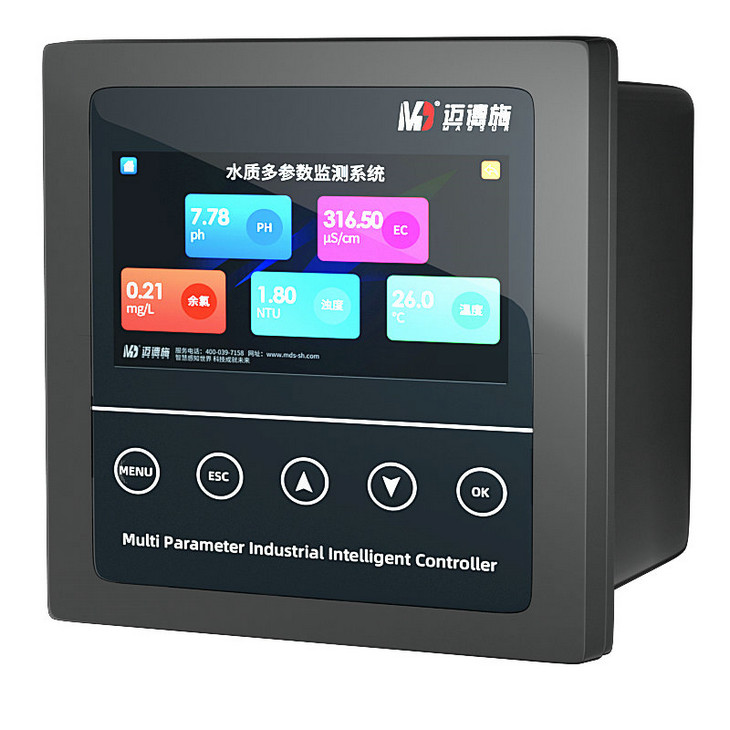

        顯 示： LCD液晶顯示日期、時間、測量值、歷史趨勢線等

2、輸 出
        模 擬 輸 出： 隔離4~20mA，Z大負載500Ω，故障狀態下3.8mA或21mA可選
        繼電器輸出： 2個控制固體繼電器輸出，1個報警固體繼電器輸出
        繼電器容量： 2A，250VAC
        數 字 接 口： 可選RS-485、Profibus、HART、MODBUS通信接口
        現 場 設 置： 通過變送器按鍵完成

3、供 電
        交 流 供 電： 220VAC±10%，50Hz
        直 流 供 電： 24VDC±10%

4、物 理 性 能
        變送器尺寸： 230×185×120mm
        傳感器尺寸： Φ60×135
        材 質： 變送器：PC
        傳感器： 不銹鋼
        連 接 方 式： 3/4英寸圓錐外螺紋
        變送器重量： 1Kg
        傳感器重量： 0.5Kg
        傳感器電纜： 屏蔽電纜8米，（其他長度可在訂貨中說明）

5、環 境 性 能
        防 護 等 級： IP65（變送器）
                      IP68（傳感器）
        工 作 溫 度： 變送器：-10~55℃
        傳感器：0~40℃
        相 對 濕 度： 0~95%
        工 作 壓 力：Z大7.5Bar
